Uma dúvida persistente que percebemos de clientes é qual o cabo mais indicado para aplicação, ou qual é a Resistência e Limites de Temperatura dos Cabos.
Fios e Cabos, variam de acordo com a geometria e da substância em que o fio é desenvolvido. O desenvolvedor considera diversas variáveis operacionais e econômicas para escolher o melhor cabo para determinadas funções. Denominamos os cabos quando se faz a união de dois fios singelos com capa encobertos por uma capa externa.
Na escolha do cabo adequado para faixa de temperatura de operação do seu sensor, a ADD-THERM selecionou os cabos mais adequados para cada aplicação, acompanhe os 3 modelos mais utilizados e indicados com sua resistência e limites de temperatura dos cabos.

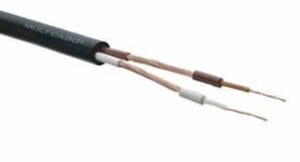

Cabo PP com duas, três ou quatro fios internas
É o cabo mais utilizado em aplicações no range de temperatura de -30 a 100°C, com opção de 2,3 ou 4 fios internos. Podem ou não ser compostos com malha interna para proteção contra interferência de rádio de comunicação. Sensores para refrigeração ou baixo aquecimento são muito indicados. Possui boa durabilidade para ambientes agressivos, com poeira e resiste à maior parte dos óleos e produtos químicos. Possui um bom custo benefício.
Características
Faixa de Temperatura de Operação: -30°C a 100°C
Resistência Ôhmica Por Km em 20°C: 134 Ω
Condutor: Corda de fios de cobre nu ou estanhado, com formação flexível.
Material de Isolação: PVC
Bitolas(AWG): 18,20,22,24,26
Cabo Silicone com Capa Externa Silicone
É o cabo mais utilizado em aplicações no range de temperatura de -50 a 300°C, com opção de 2,3 ou 4 fios internos. Podem ou não ser compostos com malha interna para proteção contra interferência de radio de comunicação. Sensores para baixa refrigeração ou alto aquecimento acima de 100°C são muito indicados. Possui o custo beneficio mais baixo para esse range de temperatura
Caracteristicas
Faixa de Temperatura de Operação: -50°C a 300°C
Resistencia Ohmica Por Km em 20°C: 58 Ω
Condutor: Corda de fios de cobre nu ou estanhado, com formação flexível.
Material de Isolação: Silicone
Bitolas(AWG): 24 e 26

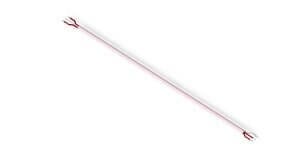

Cabo Teflon com Capa Teflon
Cabo resistente quando submetidos a longos períodos a alta temperatura até 200°C e a baixissima temperatura (-100°C) com opção de 2 ou 3 fios internos. Ideal para utilização em mediação de temperatura em estufas e autoclaves, ou medição térmica de motores eletricos onde permanece por algum tempo em temperatura no extremo.
Características
Faixa de Temperatura de Operação: -200°C a 200°C
Resistencia Ohmica Por Km em 20°C: 58 Ω
Condutor: Corda de fios de cobre nu ou estanhado, com formação flexível.
Material de Isolação: Teflon
Bitolas(AWG): 26 AWG
Resistência e Limites de Temperatura dos Cabos são primordiais para que a sua aplicação dê certo!
A ADD-Therm também confecciona produtos de acordo com a sua necessidade.
Entre em contato conosco para que possamos avaliar e te auxiliar em qualquer projeto relacionado a pressão, medição térmica ou proteção térmica.
